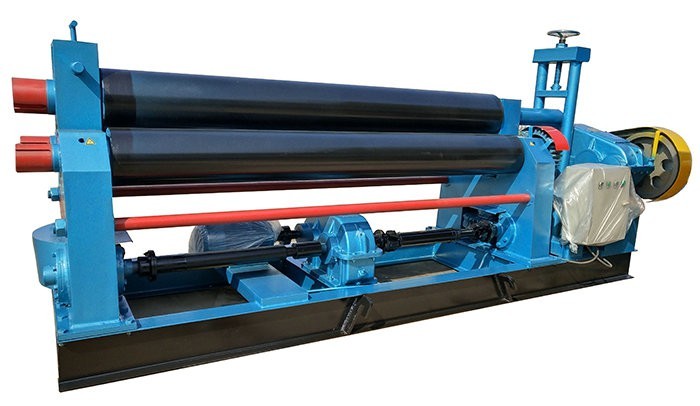

三輥卷板機是由在焊接的整體底盤上的工作部分和傳動部分這兩大部分組成。
三輥卷板機工作部分由左、右輥子、軸承座、一根上輥、二根下輥、升降絲杆蝸輪副以及一些輔助零件組成。下輥是主動輥，上輥可以沿著高度方向上下調節，傳動部分由主電機、主減速電機及其他輔助零件組成。
1、下輥的傳動是由主電機通過主減速機實現的，三輥卷板機主減速機輸出軸通過一組齒輪傳動到 兩下輥，輥子傳動方向的變換由主電機換向而獲得。
2、上輥升降運動的實現，是由輔助電機通過輔助減速機帶動左、右輥子軸承座下麵的 蝸杆、蝸輪機構運動，三輥卷板機使固定在蝸輪上的絲母旋轉，從而使升降絲杆上下移動來完成的。
3、卸板裝置是用來當圓筒件卷製完成後，在脫開左軸承即可傾軸承座之前，上輥先上 升到位，在上輥尾端用平衡拉杆拉住上輥，然後將可傾軸三輥卷板機承座上銷軸抽出，翻倒可傾軸承座， 卷製完成的工件可以從上輥的一端脫出。
4、主要零部件說明：三輥卷板機一熱處理調質 HB240-280，二熱處理表麵淬火 HRC48-52，支架為焊接件，焊後加工，底盤為焊接件，升降絲杆、蝸杆為 45 鋼鍛件。
5、電氣部分，三輥卷板機采用產品，動作穩定，壽命長，安全可靠，操作方便。
三輥卷板機有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱。可將金屬板材卷成圓形、弧形和一定範圍內的錐形工件。
